Geometrisk måling
Indledning
Geometrisk måling handler om at bestemme dimensioner og egenskaber ved objekter, fx diameteren af en aksel. Målingerne er knyttet til SI-enheden meter og bruges til at beskrive, kontrollere og vurdere emners funktion. Geometri har stor betydning for et emnes egenskaber, fx påvirker et gears form, dimensioner og overflade dets støj og slidtage. Inden for geometrisk måling undersøges dimension, form, lokation og overflade. Geometrisk måling beskæftiger sig med måling af blandt andet
- Dimension (f.eks. længde, diameter, dybde)
- Form (f.eks. rethed, planhed, rundhed, cylindricitet)
- Lokation (f.eks. position, symmetri, vinkelrethed)
- Overfladebeskaffenhed/overfladetopografi (f.eks. ruhed, defekter, bølgethed)
Indenfor geometrisk måling benyttes både håndholdt måleudstyr, og måleudstyr som styres automatisk via software. Derudover findes også en del kontrolværktøjer som benyttes ved udgangskontrol til enten at kassere eller acceptere et emne. Kontrolværktøjer benyttes således ikke til at opmåle emnet, men udelukkende til at bestemme om emnet overholder en given dimension. F.eks. kan krontrolværktøjer benyttes til at at tjekke om et huls størst mulige indskrevne diameter er som ønsket.
I tabellen findes en oversigt over målemetoder og måleudstyr som anvendes til geometrisk måling.
Ruhedsmåling
Et emnes funktion afhænger af både geometri og overfladegeometri, også kaldet mikrogeometri. Overfladers ruhed er særlig vigtig, da den har stor betydning i mange industrier, hvor kontakt mellem overflader er afgørende – fra mælketransport i rør og malingens vedhæftning til friktion i kuglelejer. Ruheden er derfor en central faktor, og en væsentlig del af fremstillingsomkostningerne går til at skabe den rette overflade.

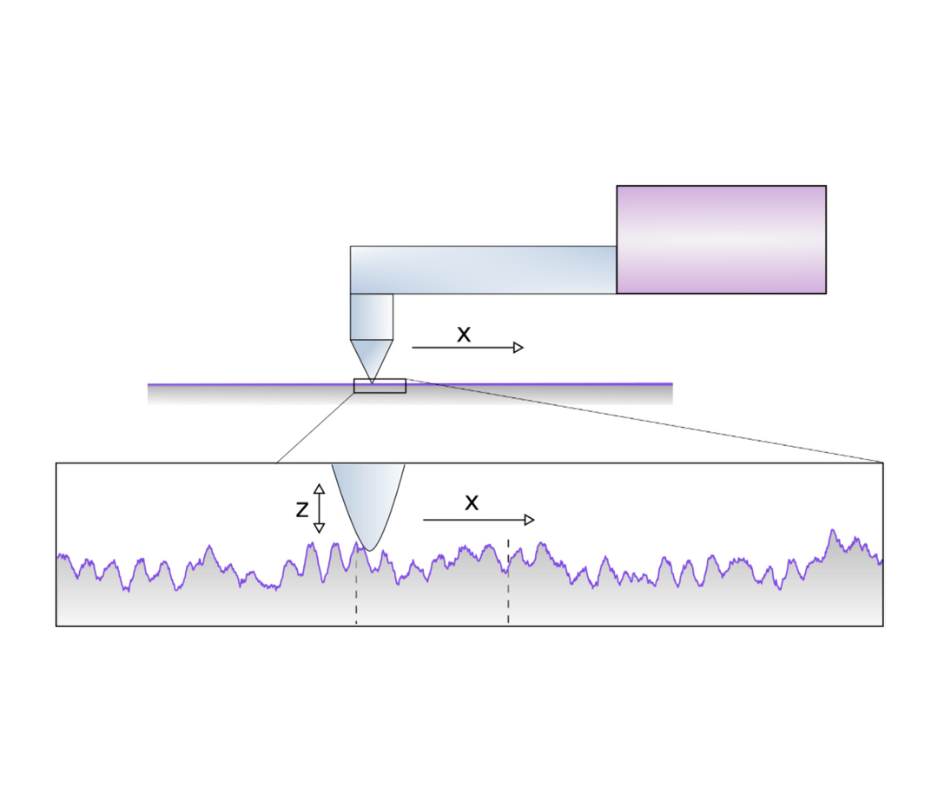

Overfladers ruhed kan beskrives kvantitativt ved hjælp af beregnede parametre ud fra en højdeprofil. Profilen måles typisk med et profilometer, hvor en diamantspids registrerer overfladens variationer. Data opdeles i bølgethed og ruhed, hvorefter middellinje og referencelængde anvendes til beregning af sammenlignelige ruhedsparametre.
I GPS-systemet betegnes overfladers geometri som overfladebeskaffenhed, opdelt i profil- og arealmetoder. ISO-standarder dækker begge tilgange: ISO 4288 beskriver evaluering ud fra profiler samt 16%-reglen, hvor en mindre andel af målinger må ligge uden for tolerancen. ISO 4287 definerer de ruhedsparametre og filtre, der anvendes til profiler. For arealmetoden fastlægger ISO 25178-serien generelle begreber, ruhedsparametre samt S- og L-filtre, hvilket gør det muligt at beskrive og sammenligne overflader mere præcist.
Få en fyldestgørende introduktion til ruhed, form og bølgethed af overflader og karakterisering af ruhed vha. sanseindtryk, profil- og arealmetode. Grafisk vises hvordan form, bølgethed og ruhed kan skelnes med filtrering. Specifikationer i tekniske tegninger beskrives kort.
Optisk måling af overflader
Overfladens egenskaber påvirker både udseende og funktion. Visuelt bestemmer den farve, glans, mønstre og mathed, mens den funktionelt kan påvirke glidning, rengøringsvenlighed eller vandafvisning. Moderne produktion kan skabe mikrometer-små strukturer, der giver specifikke egenskaber, og for at sikre korrekt funktion er præcis karakterisering nødvendig.

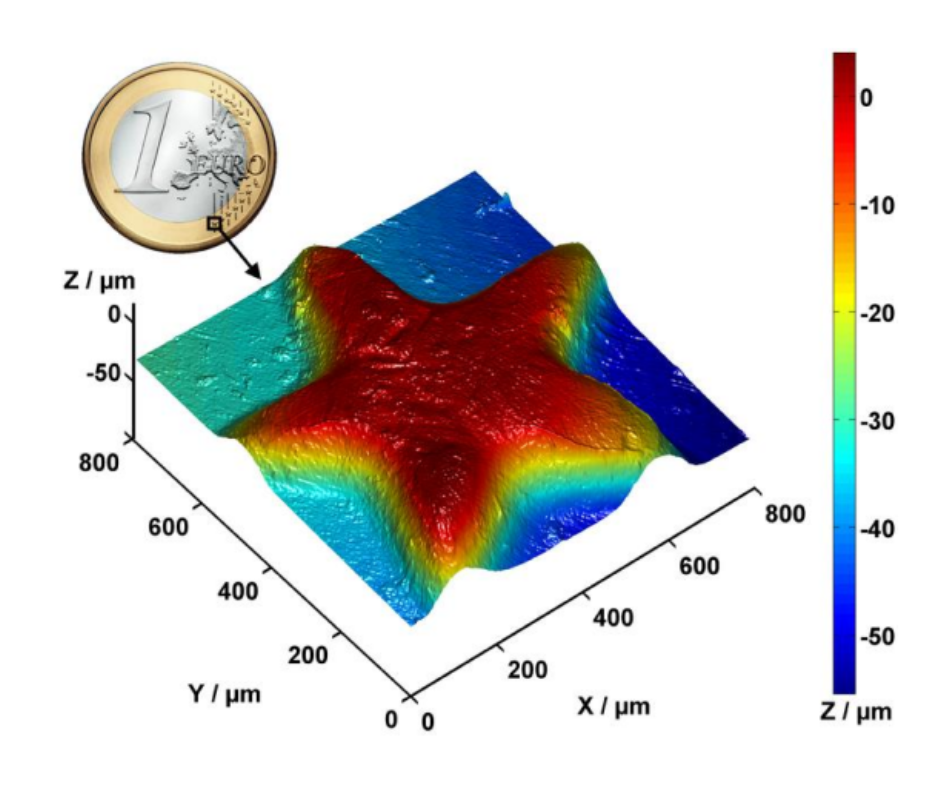

Optiske målemetoder er særligt attraktive, fordi de er berøringsfri og ikke-destruktive, hvilket gør dem velegnede til bløde materialer. Optisk mikroskopi gør det muligt at måle overfladens geometri i vertikal og horisontal retning og har været anvendt siden 1600-tallet. Moderne interferens- og konfokalmikroskoper kombineret med computere giver i dag hurtige, kvantitative 3D-afbildninger.
Da målingen sker ovenfra, kan underliggende strukturer ikke registreres, og resultaterne omtales derfor ofte som 2,5D. For pålidelige målinger er kalibrering og vurdering af usikkerheder afgørende. Optisk mikroskopi er dermed et centralt værktøj til at forstå og kontrollere overfladers egenskaber.
Koordinatmålemaskiner
Trekoordinatmålemaskiner (KMM) anvendes til præcise målinger af rumlige emner i to eller tre dimensioner. De kan vurdere en bred vifte af geometriske egenskaber, herunder længde, diameter, vinkler, position, rundhed, cylindricitet og andre form- og målavvigelser. KMM er særligt velegnede til komplekse dele, hvor både dimensionelle og geometriske tolerancer skal kontrolleres, og de anvendes derfor i bil-, luftfarts-, vindmølle- og præcisionsindustrien.

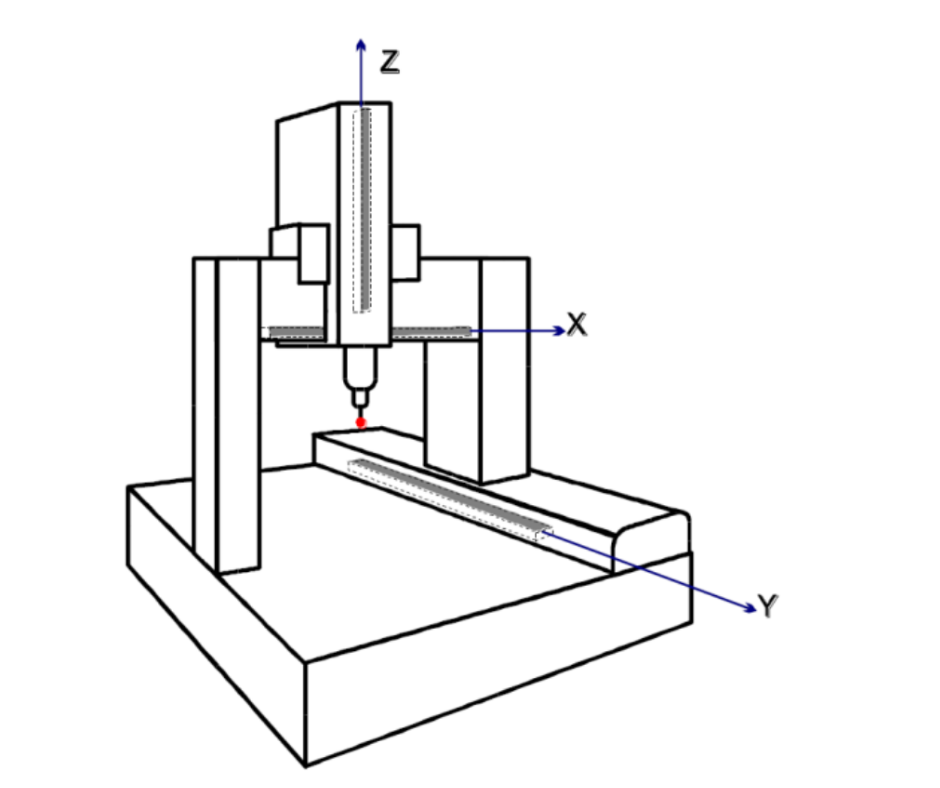

KMM med mekanisk tasthoved benytter tastkugler, som måler emnet ved kontakt. Udstyret muliggør højpræcisionsmålinger, men korrekt anvendelse kræver grundlæggende kendskab til maskinens funktion, da fejlfortolkning af resultater kan forekomme uden forståelse af måleprincipperne.
For at opnå pålidelige og sporbare resultater er det vigtigt at sikre korrekt kalibrering, vurdere maskinens ydeevne og tage højde for kilder til måleusikkerhed. KMM er dermed et centralt værktøj til præcis geometrisk måling i moderne industriproduktion.
Læs mere her
SI enhederne
Læs mere om naturkonstanter, SI-enhederne og deres definitioner samt afledte enheder.
Specifikke målemetoder
Dyk ned i specifikke målemetoder indenfor
- geometri
- masse
- temperatur
- og meget mere.
